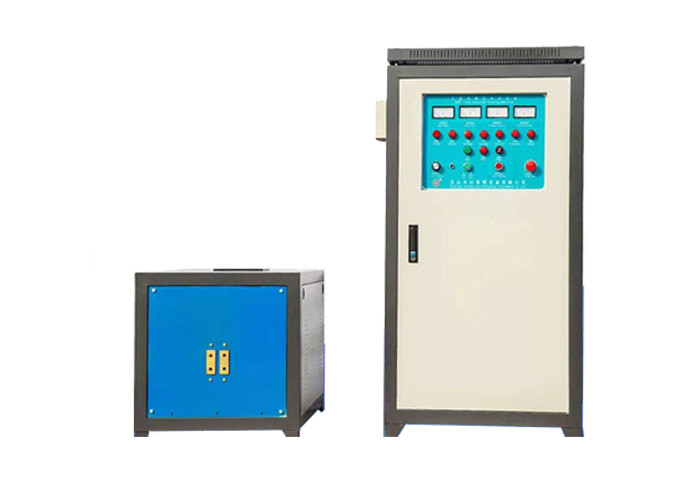

Trattamento termico per media frequenza dell'apparecchio di riscaldamento di induzione piccolo che forgia attrezzatura

Principio di riscaldamento di apparecchio di riscaldamento di induzione di frequenza intermedia:

Il fascio magnetico è generato scorrendo una corrente alternata ad alta frequenza un conduttore (solitamente un tubo di rame) che è arricciato in una forma dell'anello. Quando il metallo è disposto in, il fascio magnetico attraverserà il corpo del metallo e le correnti parassite (correnti giranti) saranno generate in direzione del pagamento di auto del fascio magnetico. Questa corrente indotta genera il calore sotto l'influenza delle correnti parassite. Questo metodo di riscaldamento è riscaldamento di induzione.

Parametri tecnici dell'apparecchio di riscaldamento ad alta frequenza di induzione:

Modello: LC-ZP-175KW

Corrente di ingresso massima: 175A

Alimentazione in ingresso entrata: 175kW

Frequenza di oscillazione: 21khz

Tensione in ingresso: 370v

Volume ospite: 363mm×363mm×463mm

Pressione dell'acqua di raffreddamento: 0.1-0.3mpa

Scorrimento dell'acqua di raffreddamento (motore principale): 15L/min (0.1MPa)

Scorrimento dell'acqua di raffreddamento (trasformatore): 18L/min (0.1MPa)

Punto di protezione di temperatura dell'acqua: ℃ 50

Peso ospite: 40 ± 5% chilogrammo

Efficienza: 90%

Campi di applicazione dell'apparecchio di riscaldamento per media frequenza di induzione:

1. Albero a gomito, biella, spinotto, perno di manovella, dente per catena, albero a camme, valvola, vari bilancieri e assi dell'attuatore; 2. trattamento d'estinzione ad alta frequenza di vari ingranaggi, delle assi della scanalatura, delle semiasse della trasmissione, di piccole assi e delle forcelle dello spostamento nel cambio.

3. Estinzione ad alta frequenza degli ingranaggi e delle assi sui vari strumenti elettrici.

4. Trattamento termico per l'estinzione ad alta frequenza degli elementi idraulici vari e delle componenti pneumatiche. Quale una colonna di una pompa di tuffatore.

5. Spina, rotore della pompa del rotore; Estinzione dell'inversione delle assi sulle vari valvole ed ingranaggi delle pompe a ingranaggi. 6. trattamento termico delle parti di metallo. Come estinzione ad alta frequenza degli ingranaggi, dei denti per catena, delle assi, delle assi della scanalatura, dei perni, ecc. vari.

7. Estinzione delle rotaie di guida della superficie della macchina utensile nell'industria delle macchine utensili.
