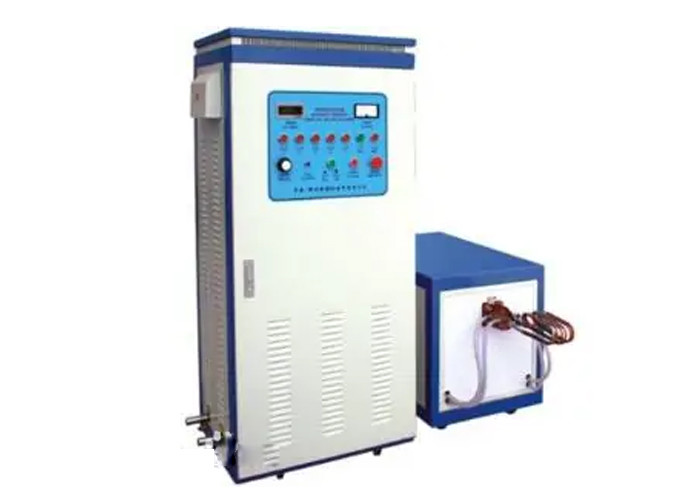

Apparecchio di riscaldamento ad alta frequenza di induzione locale o attrezzatura di trattamento termico d'estinzione e di tempera globale di metallo

Principio di funzionamento di apparecchio di riscaldamento ad alta frequenza di induzione:

Il pezzo in lavorazione è disposto nell'induttore, che è generalmente un tubo di rame vuoto che introduce il CA per media frequenza o ad alta frequenza (1000-300000 hertz o più alti). Il campo magnetico alternante genera la corrente indotta della stessa frequenza nel pezzo in lavorazione. La corrente indotta è irregolare nella distribuzione del pezzo in lavorazione. È forte sulla superficie, ma debole nell'interno e vicino a 0 nel centro. Usando questo effetto di pelle, la superficie del pezzo in lavorazione può essere riscaldata rapidamente e gli aumenti di temperatura di superficie 800-1000 a º C in alcuni secondi, mentre gli aumenti di temperatura del centro pochissimo.

Parametri tecnici dell'apparecchio di riscaldamento ad alta frequenza di induzione:

Modello: LC-GPGY-100KW

Corrente di ingresso massima: 100A

Alimentazione in ingresso entrata: 100kW

Frequenza di oscillazione: 26khz

Tensione in ingresso: 354v

Volume ospite: 472mm×372mm×672mm

Pressione dell'acqua di raffreddamento: 0.1-0.3mpa

Scorrimento dell'acqua di raffreddamento (motore principale): 15L/min (0.1MPa)

Scorrimento dell'acqua di raffreddamento (trasformatore): 18L/min (0.1MPa)

Punto di protezione di temperatura dell'acqua: ℃ 50

Peso ospite: 40 ± 5% chilogrammo

Efficienza: 90%

Campi di applicazione dell'apparecchio di riscaldamento ad alta frequenza di induzione:

1. Vari strumenti e attrezzi per bricolage dell'hardware. Come l'estinzione delle pinze, della chiave, del martello, dell'ascia, del cacciavite e delle forbici (forbici di giardinaggio);

2. Vari accessori del motociclo e dell'automobile. Come estinzione dell'albero a gomito, della biella, dello spinotto, del dente per catena, della ruota di alluminio, della valvola, dell'asse dell'attuatore, delle semiasse della trasmissione, di piccola asse e della forcella;

3. Vari strumenti elettrici. Quali gli ingranaggi e le assi;

4. Industria delle macchine utensili. Come estinzione della ferrovia di guida della superficie della macchina utensile e della macchina utensile;

5. Varie parti di metallo e dell'hardware, pezzi meccanici. Come estinzione delle assi, degli ingranaggi (denti per catena), delle camme, dei mandrini, dei morsetti, ecc;

6. Industria della muffa dell'hardware. Come estinzione delle muffe piccole, degli accessori della muffa, dei fori della muffa, ecc interni;
