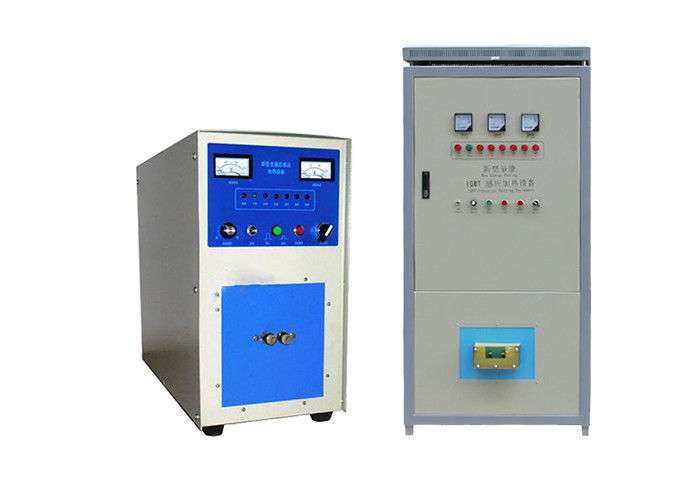

Progettazione ad alta frequenza 100% del pieno carico dell'apparecchio di riscaldamento di induzione per 24 ore

Principio di funzionamento di apparecchio di riscaldamento ad alta frequenza di induzione:

Il principio di apparecchio di riscaldamento ad alta frequenza di induzione: è una bobina di induzione di riscaldamento che è ferita in uno stato dell'anello o in una forma richiesta usando la grande direzione di scorrimento corrente dell'induzione ad alta frequenza. L'induzione ad alta frequenza è fatta solitamente di un tubo vuoto di rame rosso.

Parametri tecnici dell'apparecchio di riscaldamento ad alta frequenza di induzione:

Modello: LC-GPGY-85KW

Pressione dell'acqua di raffreddamento: 0.1-0.3mpa

Alimentazione in ingresso entrata: 85kW

Scorrimento dell'acqua di raffreddamento (motore principale): 15L/min (0.1MPa)

Tensione in ingresso: 351v

Scorrimento dell'acqua di raffreddamento (trasformatore): 18L/min (0.1MPa)

Corrente di ingresso massima: 85A

Volume ospite: 470mm×370mm×670mm

Frequenza di oscillazione: 21khz

Punto di protezione di temperatura dell'acqua: ℃ 50

Peso ospite: 40 ± 5% chilogrammo

Efficienza: 90%

Punti dell'installazione dell'apparecchio di riscaldamento ad alta frequenza di induzione:

1. Disponga le macchine principali ed ausiliarie: generalmente, la macchina principale (macchina di controllo delle operazioni) è disposta sopra e la macchina ausiliaria (macchina dell'output di forza motrice) è disposta sotto.

2. Colleghi l'acqua e l'elettricità delle macchine principali ed ausiliarie: colleghi il canale idrico utilizzando le due tubature dell'acqua sottili negli accessori in diritto su e giù il modo. Colleghi il circuito con due cavi negli accessori, nel rosso collegato a rosso e nel nero collegato al nero. Sia sicuro di stringerlo senza contatto difficile. Colleghi la messa a terra delle macchine dello schiavo e del padrone.

3. Collegamento di potere: la macchina è l'alimentazione elettrica trifase (380V) e tre cavi rossi sono collegati al commutatore di coltello trifase speciale o al commutatore dell'aria (sopra 65A). Poi colleghi la messa a terra.

4. Collegamento dell'acqua: la pressione dell'acqua di raffreddamento usata dalla macchina è 0.1mpa-0.3mpa (circa 1-3kg). Selezioni prego 370W una pompa idraulica monofase (220V) e un serbatoio di acqua o uno stagno (selezioni il volume secondo l'orario di lavoro ed il carico di lavoro continui ed installi una piccola torre di raffreddamento se necessario). Lo sbocco dell'acqua della pompa idraulica è collegato con la presa di acqua della macchina da una tubatura dell'acqua e lo sbocco dell'acqua della macchina è usato per restituire l'acqua di ritorno allo stagno per realizzare il raffreddamento di circolazione dello scorrimento dell'acqua.

5. Installazione della bobina di induzione: scelto, installi e ripari la bobina di induzione secondo la forma e la dimensione del pezzo in lavorazione riscaldato del metallo. Si noti che la bobina di induzione non sarà messa in cortocircuito.

6. Disponga il pezzo in lavorazione: disponga il pezzo in lavorazione da riscaldare nel centro dell'anello di induzione. Le lacune intorno al pezzo in lavorazione saranno basicamente le stesse. Il pezzo in lavorazione e l'anello di induzione non si scontreranno.
