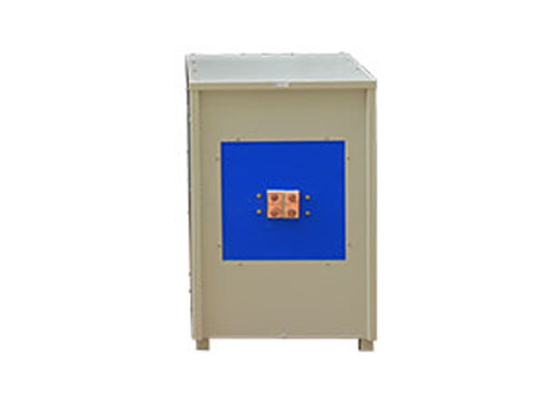

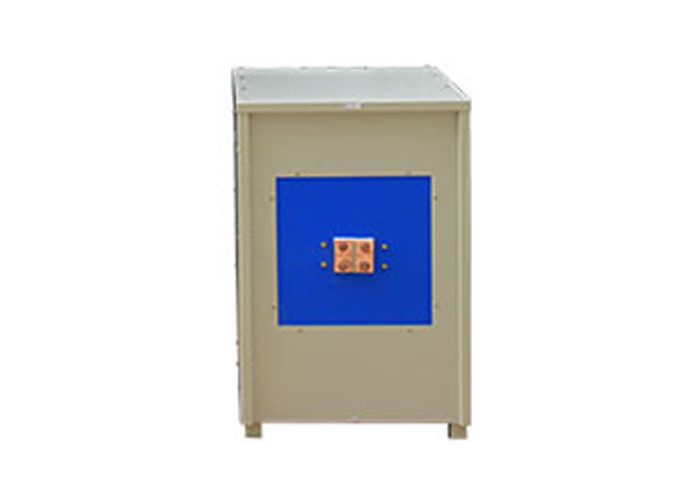

Fornace per media frequenza per media frequenza di induzione elettromagnetica di conversione di frequenza della fornace

Principio di funzionamento di fornace di frequenza intermedia:

La fornace per media frequenza pricipalmente è composta di alimentazione elettrica, di anello di induzione e di crogiolo fatti dei materiali refrattari nell'anello di induzione. Il crogiolo è riempito di tassa del metallo, che è equivalente alla bobina ausiliaria del trasformatore. Quando la bobina di induzione è collegata all'alimentatore a corrente alternata, un campo magnetico alternante è generato nella bobina di induzione. Le linee del campo magnetico tagliano la tassa del metallo nel crogiolo e la forza elettromotrice di induzione è generata nella tassa. Dalla tassa stesso forma un circuito chiuso, la bobina ausiliaria è caratterizzata da soltanto un giro ed è chiusa. Di conseguenza, la corrente di induzione è generata nella tassa allo stesso tempo. Quando i passaggi della corrente di induzione attraverso la tassa, la tassa saranno riscaldati per farlo fondersi.

Parametri tecnici della fornace di frequenza intermedia

Modello: LC-ZP-500

Alimentazione elettrica: 380V a quattro vie trifase 50-60Hz

Alimentazione in ingresso entrata: 500KW

Se gamma: 3khz

Tasso del carico: 100%

Alimentazione in ingresso entrata: 500A

Dimensione di frontiera: 790 * 1000 * 1550mm

Norme di funzionamento della fornace di frequenza intermedia:

1. Prima di avviare la macchina, controlli se il corpo dell'attrezzatura è in buone condizioni e se c'è qualunque cortocircuito del circuito o rischio per la sicurezza causato dalla presenza di corpi estranei; Inizi il sistema di circolazione dell'acqua e controlli se i canali idrici quali l'alimentazione elettrica per media frequenza, il corpo per media frequenza della fornace ed il gabinetto del condensatore della compensazione sono regolari e se c'è perdita dell'acqua. Se esiste, in primo luogo elimini i problemi potenziali dell'attrezzatura per evitare l'espansione dell'errore.

2. Controlli se l'alimentazione elettrica ricevuta trifase dell'alimentazione elettrica di frequenza intermedia è normale.

3. Controlli se il collegamento fra il gabinetto di distribuzione di energia ed il forno ad induzione è intatto. La parte esposta dell'anello di induzione non dovrebbe essere attaccata agli oggetti del metallo per impedire l'anello di induzione il danno dal fuoco.

4. Nella circostanza che tutti i quanto sopra sono intatti, il potere di controllo può essere inviato al pannello della porta.

5. Giri il potenziometro di adeguamento di potere sul pannello della porta in senso antiorario «a 0" minimo.

6. Premi il pulsante di avvio della commutazione a circuito principale per chiudere l'interruttore e per collegare il circuito principale.

7. Accenda se pulsante di avvio.

8. Amplifichi il potenziometro dell'impostazione della potenza sul pannello della porta in senso orario poco a poco fino ai requisiti trattati di riscaldamento.

9. Scopo delle lampade dell'esposizione dell'errore sul circuito di controllo
