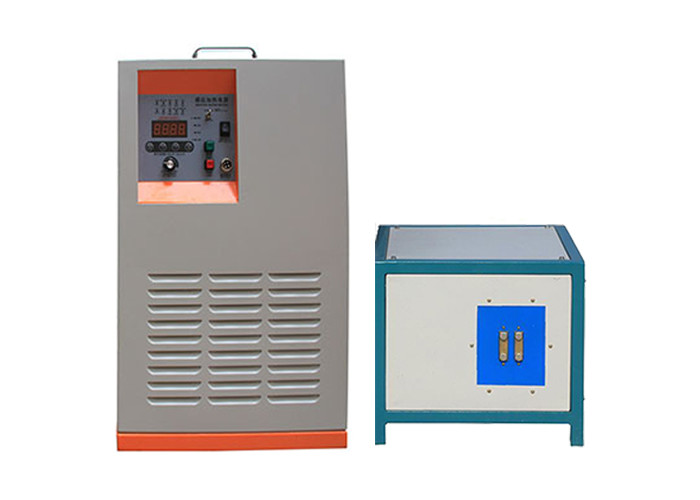

Il modulo ad alta frequenza della fornace IGBT è adottato per conservare l'energia ed il potere facili muoversi
Il principio di fornace ad alta frequenza è:
Metta il pezzo in lavorazione nell'induttore. L'induttore è generalmente un tubo di rame vuoto che introduce la corrente alternata per media frequenza o ad alta frequenza (1000-300000 hertz o più alti). Il campo magnetico alternante genera la corrente indotta della stessa frequenza nel pezzo in lavorazione. La corrente indotta è irregolare nella distribuzione del pezzo in lavorazione. È forte sulla superficie, ma debole nell'interno e vicino a 0 nel centro. Usando questo effetto di pelle, la superficie del pezzo in lavorazione può rapidamente essere riscaldata e la temperatura in superficie aumenterà a ℃ 800-1000 entro alcuni secondi, mentre la temperatura nel centro aumenterà pochissimo.
Parametri tecnici della fornace ad alta frequenza:
| Pubblicazione periodica numero |
Prodotto modello |
uscita potere |
Oscillazione frequenza |
uscita | Raffreddamento pressione di acqua |
acqua temperatura |
| 1 | WGH-15 | 15Kw | 50-100KHz | 220V | 0.2Mpa | <40> |
| 2 | WGH-25 | 25Kw | 50-100KHz | 380V | 0.2Mpa | <40> |
| 3 | WGH-35 | 35Kw | 50-100KHz | 380V | 0.2Mpa | <40> |
| 4 | WGH-40 | 40Kw | 50-100KHz | 380V | 0.2Mpa | <40> |
| 5 | WGH-60 | 60Kw | 20-80KHz | 380V | 0.2Mpa | <40> |
| 6 | WGH-80 | 80Kw | 20-80KHz | 380V | 0.2Mpa | <40> |
| 7 | WGH-100 | 100Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <40> |
| 8 | WGH-120 | 120Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <40> |
| 9 | WGH-160 | 160Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <41> |
| 10 | WGH-200 | 200Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <42> |
Vantaggi della fornace ad alta frequenza:
1. Il modulo di IGBT è adottato per conservare l'energia ed il potere; 30% meno potere che il tipo elettronico del tubo e 20% meno potere che il tiristore per media frequenza;
2. Prestazione stabile: misure complete di protezione, nessun preoccupazioni;
3. Velocità di riscaldamento veloce: riscaldamento di induzione, nessuno strato dell'ossido, piccola deformazione;
4. Piccolo volume: adotti la struttura, il peso leggero, facili spaccati muoversi ed installare;
5. Protezione dell'ambiente: nessun inquinamento, rumore e polvere;
6. Forte adattabilità: può riscaldare i vari pezzi in lavorazione;
7. La temperatura ed il tempo di riscaldamento possono essere controllati precisamente e la qualità della lavorazione è alta.
